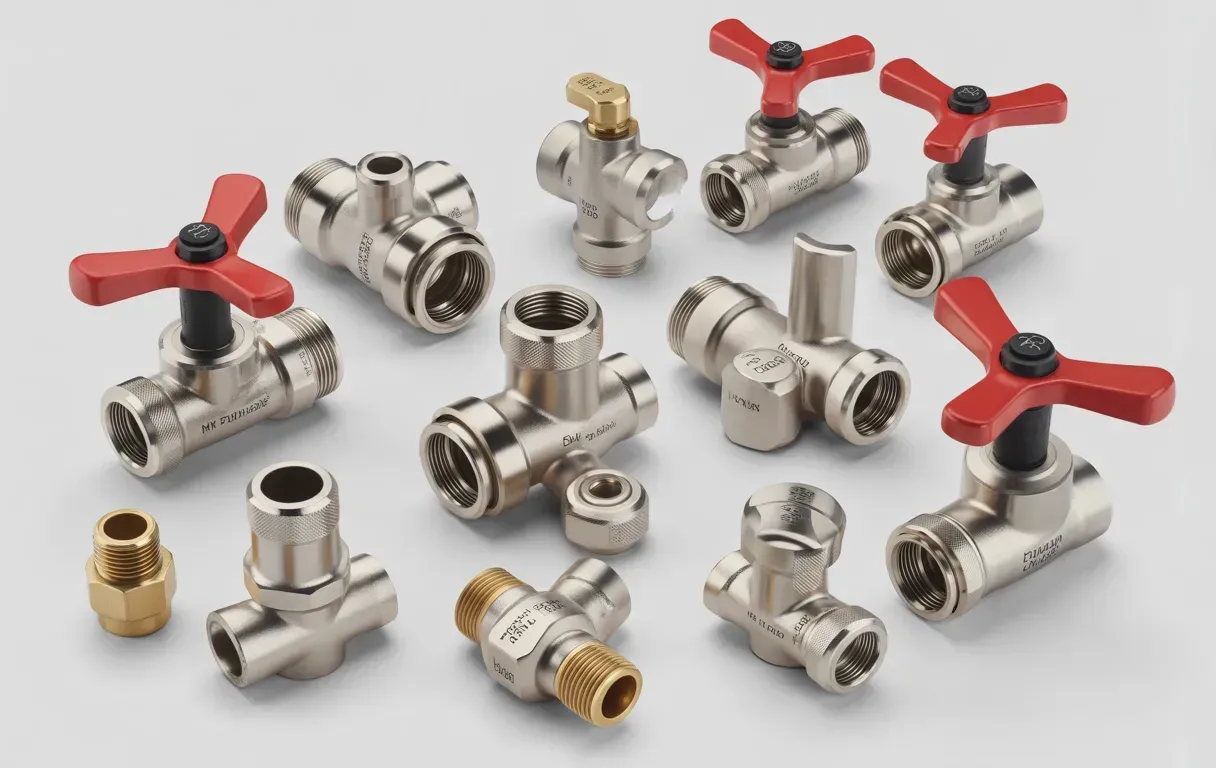

Муфтовые и резьбовые краны: как устроены и где применяются

Надежность инженерных коммуникаций напрямую зависит от качества запорной арматуры, которая обеспечивает герметичность и предотвращает аварийные ситуации в системе. Муфтовые и резьбовые соединения стали стандартом для современного строительства благодаря возможности оперативного монтажа без использования сложного сварочного оборудования.

Такие краны являются критически важными элементами как в бытовых сетях водоснабжения или отопления, так и на сложных промышленных линиях, где требуется безотказная работа узлов в течение многих лет. Быстрая замена поврежденного участка и высокая прочность резьбового крепления делают эту арматуру незаменимой для создания безопасных и эффективных трубопроводных систем различного назначения.

Как работает внутренний механизм шарового крана

В основе работы современного запорного устройства лежит эффективная кинематическая схема, где главную роль играет внутренний элемент в форме шара. Именно так работает https://ukspar.ua/ru/krany-rizbovi/ кран шаровой муфтовый (резьбовой): эта деталь имеет сквозное цилиндрическое отверстие, через которое проходит рабочая среда в положении «открыто». Шар жестко соединен со шпинделем, который передает крутящий момент от внешней рукоятки.

Благодаря высокой точности обработки поверхности запорного органа и использованию эластичных седел, достигается высший класс герметичности, исключающий даже минимальные утечки жидкости или газа. Корпус изготавливается методом горячего прессования, что минимизирует риск появления скрытых полостей или трещин в металле во время эксплуатации под высоким давлением.

Основные компоненты внутреннего механизма:

• Запорный шар. Изготавливается из хромированной или полированной стали для уменьшения коэффициента трения и предотвращения отложений.
• Шпиндель. Специальный шток, который оснащается системой антивыбивания для обеспечения безопасности при скачках внутреннего давления.
• Уплотнительные кольца. Используются вставки из первичного тефлона (PTFE), обеспечивающие плотное прилегание шара при любой температуре.
• Сальниковый узел. Позволяет подтягивать соединение для устранения протечки по штоку без демонтажа всего крана с линии.

Механизм перекрытия потока срабатывает путем поворота ручки ровно на 90 градусов. В закрытом состоянии шар разворачивается глухой стенкой к входному патрубку, полностью блокируя движение среды. Использование латуни высокого качества или нержавеющей стали для корпуса в сочетании с тефлоновыми седлами позволяет существенно снизить усилия при управлении. Это гарантирует, что кран не заклинит даже после длительного пребывания в одном положении, что часто случается в системах сезонного отопления или редко используемых ветках водопровода.

Особенности монтажа резьбовых и муфтовых соединений

Под муфтовым соединением понимают наличие внутренней резьбы на входных патрубках крана, что позволяет навинчивать его непосредственно на трубу или сгон. Это наиболее распространенный метод в гражданском строительстве, где диаметры трубопроводов обычно не превышают четырех дюймов. По типу нарезки различают цилиндрическую резьбу (G), которая обеспечивает равномерное сцепление по всей длине, и коническую (R), где герметичность усиливается за счет постепенного сжатия витков. Выбор конкретного типа зависит от стандартов, принятых в проектной документации, и требований к максимальному рабочему давлению в системе.

Монтаж резьбовых кранов требует тщательного подхода к подготовке поверхностей и использованию уплотнительных материалов. Для металлических труб традиционно применяют сантехническую паклю с пастой, тогда как для мелких бытовых узлов лучше подходит фум-лента или сантехническая нить. В последние годы популярность приобрели анаэробные клеи-герметики, которые полимеризуются в металлическом зазоре без доступа воздуха, создавая монолитное соединение, устойчивое к вибрациям. Важно соблюдать умеренное усилие при затяжке, чтобы не вызвать микротрещины в корпусе латунного изделия, особенно при работе с тонкостенными деталями.

Классификация кранов по типу корпуса и пропускной способности

Функциональность арматуры определяется отношением внутреннего диаметра запорного шара к диаметру самой трубы. Полнопроходные модели практически не создают сопротивления потоку, так как их отверстие полностью совпадает с внутренним сечением трубопровода. Это минимизирует турбулентность и гидравлические потери, что критично для систем с низким напором. В свою очередь, стандартнопроходные или редуцированные краны имеют несколько суженное отверстие шара. Они дешевле и легче, но их использование оправдано только там, где незначительное падение давления не влияет на общую производительность инженерной сети.

[Image comparing full-bore and reduced-bore ball valve flow paths]

Деление по особенностям конструкции корпуса:

• Моноблочные краны. Имеют цельнолитой корпус, что исключает любые утечки через внешние швы, однако они не подлежат ремонту.
• Двухсоставные модели. Состоят из двух частей, соединенных резьбой, что является золотым стандартом для большинства бытовых и коммерческих применений.
• Трехсоставные разборные краны. Центральная часть с шаром может быть демонтирована без снятия патрубков с труб, что идеально для промышленности.

Важно учитывать, что конструкция корпуса напрямую влияет на стоимость обслуживания системы в будущем. Для ответственных узлов, где остановка потока обходится дорого, стоит выбирать разборные варианты, которые позволяют заменить уплотнения или сам шар без проведения демонтажных работ на всей линии. Это значительно сокращает время простоя и расходы на ремонтные бригады в условиях действующего производства.

Для систем с высоким рабочим давлением и большой скоростью движения среды критически важно использовать исключительно полнопроходные краны, так как любое сужение канала провоцирует кавитацию и ускоренный износ внутренних стенок арматуры.

Материалы для изготовления кранов и их долговечность

Выбор металла для корпуса определяет срок службы крана и его устойчивость к коррозийным процессам. Для бытовых сетей водоснабжения и отопления чаще всего применяют никелированную латунь марки CW617N. Этот сплав характеризуется высокой пластичностью и прочностью, что позволяет выдерживать значительные температурные расширения. Никелевое или хромовое покрытие защищает латунь от вымывания цинка и препятствует окислению поверхности при контакте с влажным воздухом. Эксплуатационный ресурс таких изделий в неагрессивных средах составляет от 15 до 25 лет при правильной установке.

Нержавеющая сталь марок AISI 304 и AISI 316 применяется в условиях, где латунь не выдерживает химического воздействия или экстремально высоких температур. Сталь AISI 316 содержит молибден, что делает ее устойчивой к хлоридам и морской воде. Такие краны незаменимы в пищевой, фармацевтической и химической промышленности. Они выдерживают рабочее давление до PN40 (40 бар) и температуру до +150 градусов Цельсия, сохраняя при этом идеальную гладкость внутренних поверхностей. Стоимость стальной арматуры выше, но она полностью окупается благодаря длительному межремонтному интервалу и надежности.

Долговечность узла также зависит от качества тефлона, используемого в седлах. Высококачественный PTFE должен быть химически инертным и иметь низкий коэффициент трения. При выборе крана стоит обращать внимание на маркировку, нанесенную на корпус, где должны быть четко указаны номинальное давление (PN), диаметр (DN) и логотип производителя. Отсутствие четкой гравировки или слишком легкий вес изделия часто свидетельствуют об использовании силумина или вторичных сплавов, которые могут внезапно разрушиться под действием давления.

Признаки качественного запорного крана:

• Вес изделия. Массивный корпус указывает на достаточную толщину стенок, что важно для устойчивости к механическим нагрузкам.
• Толщина резьбы. Количество полных витков должно быть не менее пяти для обеспечения надежной фиксации на трубе.
• Цвет металла на срезе. Качественная латунь имеет желтоватый оттенок, тогда как дешевые аналоги из сплавов цинка выглядят серыми.
• Плавность хода. Ручка должна поворачиваться с небольшим, равномерным усилием без заеданий или чрезмерного люфта.

Сферы применения и технические ограничения запорной арматуры

Муфтовые краны широко применяются в автономных системах отопления, где они устанавливаются перед радиаторами, котлами и циркуляционными насосами. В многоквартирных домах их используют на стояках горячего и холодного водоснабжения как главный запорный узел на входе в квартиру. Помимо воды, резьбовая арматура эффективно работает в линиях сжатого воздуха, транспортировки нефтепродуктов и неагрессивных газов. Благодаря компактным размерам такие краны можно монтировать в ограниченном пространстве сантехнических шахт или под мойками.

Факторы, ограничивающие применение шаровой арматуры:

1. Невозможность регулировки. Шаровой кран предназначен только для двух состояний — полностью открыто или полностью закрыто.
2. Риск гидроудара. Слишком быстрый поворот ручки на 90 градусов может вызвать резкий скачок давления, что угрожает целостности труб.
3. Замерзание жидкости. Если вода останется в полости шара в закрытом состоянии при морозе, корпус крана может разорвать.
4. Чувствительность к примесям. Песок или окалина в потоке могут поцарапать зеркальную поверхность шара, что приведет к потере герметичности.

Несмотря на эти ограничения, муфтовые краны остаются лидером продаж на рынке Украины. Они идеально подходят для быстрой изоляции участков сети во время аварий или планового обслуживания. Однако для точной настройки температуры или расхода теплоносителя в системах «теплый пол» вместо шаровых кранов необходимо использовать специальные регулировочные клапаны или вентили с плавным ходом штока.

Виды ручек и способы управления кранами

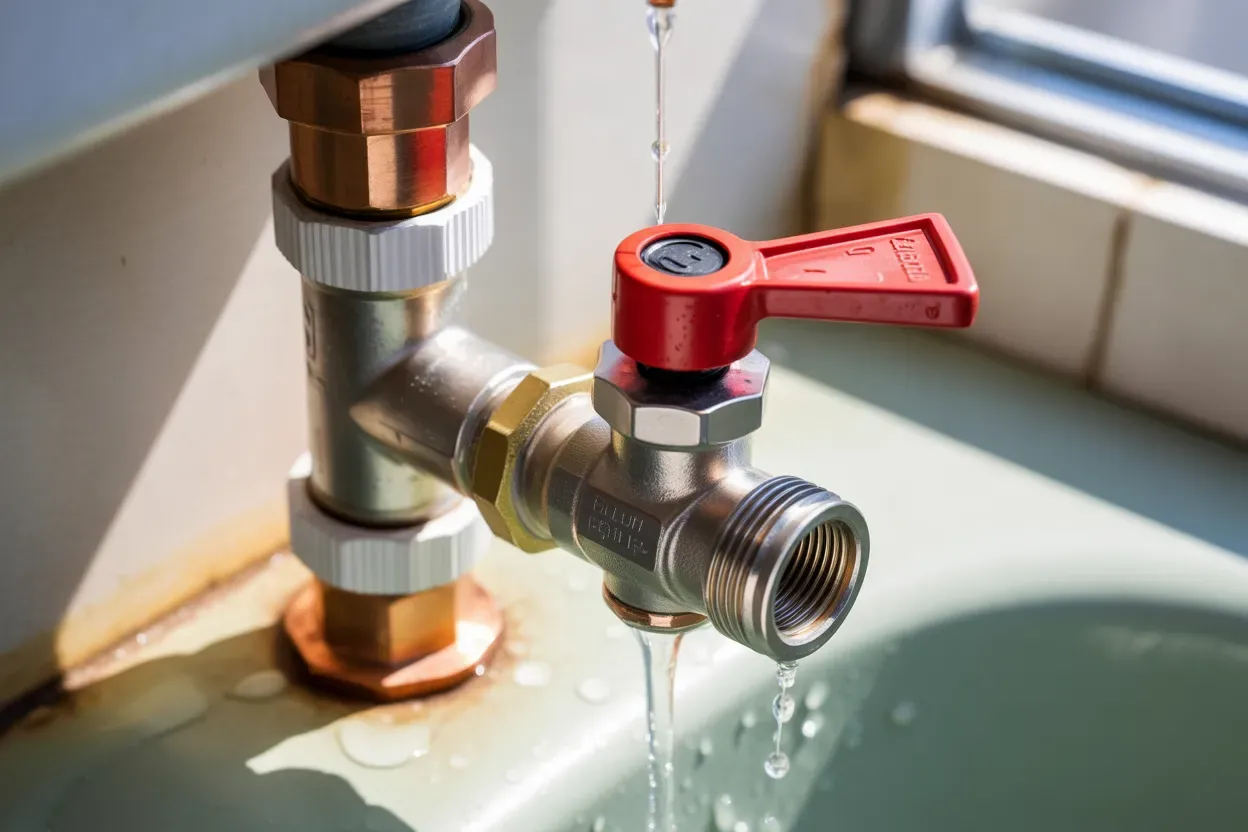

Самым популярным типом привода для муфтовых кранов является обычный рычаг, который часто называют «ручкой». Он обеспечивает максимальное плечо приложения силы, что удобно для кранов большого диаметра (от 1 дюйма). Рычаги обычно имеют пластиковое или резиновое покрытие для защиты рук от ожогов при работе с горячим теплоносителем. Такой тип управления позволяет издалека визуально определить состояние крана: если рычаг параллелен трубе — поток открыт, если перпендикулярен — закрыт.

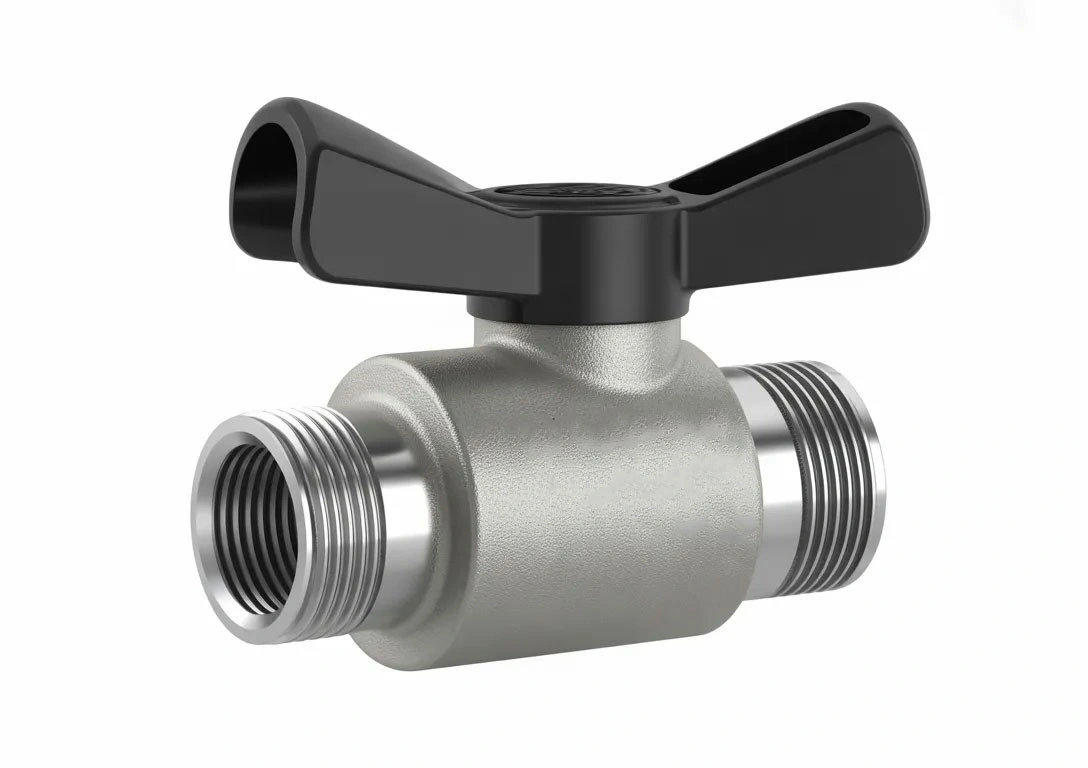

В местах с ограниченным пространством, например, в плотных узлах учета воды или за фальш-стенами, применяют ручки типа «бабочка». Это компактные Т-образные рукоятки, которые не требуют большого радиуса для поворота. Они изготавливаются из алюминия или стали и окрашиваются в красный (для отопления/ГВС) или синий (для ХВС) цвет. Хотя «бабочки» менее удобны для больших усилий, они незаменимы для бытовых приборов диаметром 1/2″ и 3/4″, где большой рычаг просто не поместится.

Для автоматизации процессов в промышленности или системах «умный дом» муфтовые краны оснащаются электрическими приводами. Это позволяет дистанционно перекрывать воду в случае срабатывания датчиков протечки или по графику. Электропривод монтируется на специальный фланец (ISO 5211), который предусмотрен на верхней части корпуса некоторых моделей. Такая конфигурация обеспечивает высокую скорость реагирования и исключает человеческий фактор в критических ситуациях.

Отдельную категорию составляют краны с удлиненным штоком. Они разработаны специально для монтажа на трубопроводы, которые закрываются толстым слоем теплоизоляции или монтируются в нишах. Длинный шток выносит ручку управления за пределы изоляционного слоя, что позволяет свободно оперировать запорным механизмом без повреждения защитного покрытия трубы. Это особенно актуально для современных энергоэффективных систем, где сохранение тепла является приоритетом.

Итоговая надежность узла зависит от правильной синхронизации материала корпуса с химическим составом рабочей среды и температурным режимом. Для стандартных квартирных сетей вполне достаточно качественной никелированной латуни, тогда как для частных домов с агрессивным антифризом в системе отопления лучше отдать предпочтение нержавеющей стали. Муфтовое соединение остается наиболее рациональным решением для быстрой замены и обслуживания, так как позволяет проводить ремонтные работы с минимальным набором инструментов, обеспечивая при этом герметичность, которую требуют современные инженерные стандарты Украины.
